Automatisk palletering af spiro-rør hos Øland

Tilbage til cases

Produktionslogistik og palletering

Fokus på arbejdsmiljø og effektiv palletering

Øland A/S ønskede at optimere den interne håndtering af spiro-rør i forbindelse med en ny produktionsmaskine i Brøndby. Målet var en enkel, driftssikker og fleksibel palleteringsløsning, der kunne integreres direkte i den eksisterende proces og reducere manuel håndtering.



Udgangspunkt og behov

  • Manuel håndtering af rør i palleramme på gulv var tidskrævende og fysisk belastende
  • Behov for en simpel og robust løsning med fokus på driftssikkerhed
  • Krav om fleksibilitet til forskellige rørtyper og dimensioner
  • Ny produktion af spiro-rør krævede effektiv palletering direkte fra maskinen

Automatiseret palletering – direkte fra produktionen

 CESTEK udviklede en specialtilpasset palleteringsløsning, der håndterer spiro-rør direkte fra produktionslinjen og placerer dem korrekt i pallerammer på gulvet.

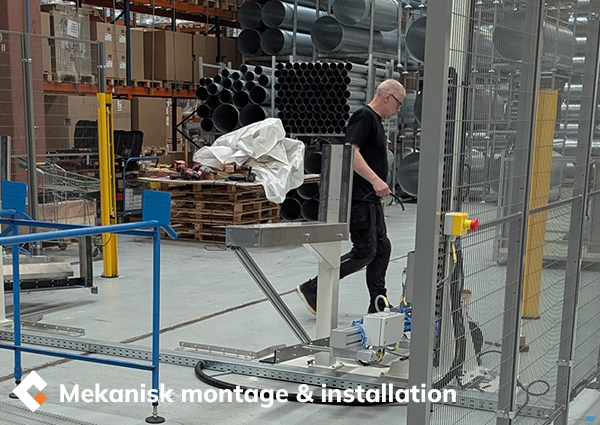

Løsningen er opbygget omkring et eksisterende udløbsbord fra maskinen og suppleres med en løfte- og skuffemekanisme, der sikrer kontrolleret placering af hvert lag rør.

Palleteringsanlægget kan manuelt indstilles til to forskellige rørlængder og er forberedt til senere automatisk omstilling.

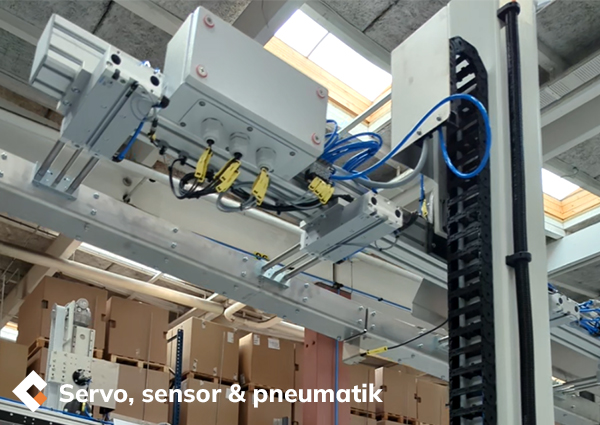

Bevægelse op/ned sker via Siemens servomotorer, mens ind/ud‑bevægelse håndteres med FESTO pneumatik. Anlægget overvåges med OMRON positionssensorer for sikker og præcis drift.

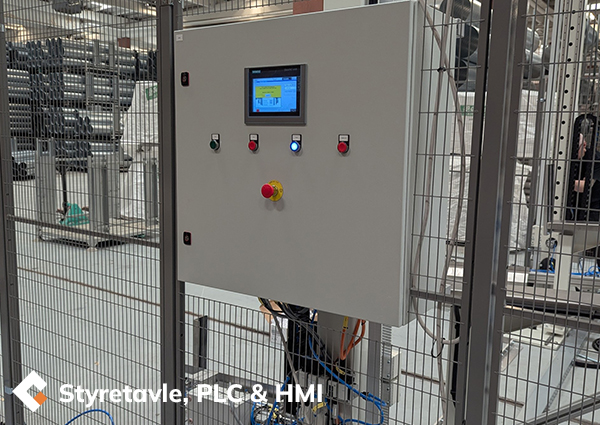

Styringen består af en Siemens PLC med tilhørende HMI. Via et integreret receptprogram kan operatøren nemt vælge rørtype, hvorefter palleteringssekvensen automatisk tilpasses.

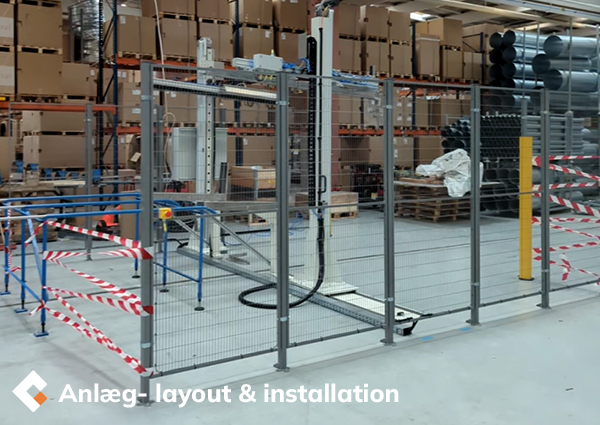

Anlægget er afskærmet på siderne og sikret med lysbom i front for at skabe et trygt arbejdsmiljø omkring palleteringen.

Type løsning:
  • Specialdesignet palleteringsanlæg
  • Automatisk palletering direkte fra produktionslinjen
  • Integreret løsning til eksisterende maskinudløb
  • Fleksibel palletering til flere rørtyper og ‑længder
    Centrale komponenter / produkter:
    • Siemens PLC‑styring med HMI og receptfunktion
    • Siemens servomotorer (op/ned‑bevægelse)
    • FESTO pneumatik (ind/ud‑bevægelse)
    • OMRON positionssensorer
    • Løfte- og skuffemekanisme til lagvis palletering
    • Sikkerhedsafskærmning og lysbom





    Resultater og fordele:

    • Reduceret manuel håndtering af spiro-rør
    • Ensartet og stabil palletering
    • Forbedret arbejdsmiljø omkring produktionen
    • Fleksibel løsning til flere rørtyper
    • Simpel og driftssikker konstruktion med fokus på nem betjening og høj oppetid

    Reference



    “Palleteringen hjælper på arbejdsmiljøet. Maskinen har kørt problemfrit fra den blev installeret, er nem at betjene og fejler sjældent. Perfekt timing op imod højsæson hos Øland.”

    Flemming Zier Andersen, Driftschef, Øland A/S
