Cestek Special moduler til mobile robotter

Special moduler til mobile robotter.

Cestek Automation har over en årrække specialiseret sig i at producere tilbehør til Omrons Mobile robotter.

Modulerne, monteret på en mobilrobot, øger effektiviteten og kapaciteten i produktionen. Modulerne bliver produceret lokalt i Horsens, hvilket betyder at vi løbende har mulighed for at justere igennem processen hvis der skulle opstå ændringer.

Uanset om du er mobilrobot integrator eller producent, sælger vi modulerne separat, så hvis I allerede har Omron robotter i jeres produktion, kan I blot tilkøbe de moduler I ønsker.

Hvis du som producent står overfor at skulle i gang med at implementere mobile robotter i en eksisterende produktion, har vi erfaringen der gør, at vi altid er klar til en dialog omkring de overvejelser og problemstillinger I har, i forbindelse med integrationen af en eller flere mobile robotter i et eksisterende miljø.

På vores YouTube kanal kan I se et udvalg af løsninger som vi allerede har leveret til kunder.

Vi ved det er en stor beslutning når ønsket om en ændring i en produktion overvejes, derfor er telefonen altid åben og vi sidder klar til at være behjælpelige med at svare på spørgsmål store som små,
på tlf.: 3049 9050





REX 100 ▼

Lift til LD-60 / LD-90

  • Payload op til 100 kg.
  • Mål H 135 mm x L 632 mm x B 452 mm
  • Løfte højde 420 mm på 60 sekunder.
  • Transport af kasser, bakker, sække m.m.

Varenummer: 20082000 + 20082205 (Bellow Cover)


REX 1250LL▼

Lift til HD-1500.

  • Payload op til 1250 kg
  • Mål H 135 mm x L 1260 mm x B 820 mm
  • Løfte højde 390 mm
  • Lang levetid på akkuratorer,der garanterer, at liften fungerer i mange år
  • Transport af bokse, bakker, paller, sække m.m.

REX 1250 LL fungerer med vores specialdesignede top conveyor CNV61R250

Part number: 20091600 + 20090030 (Bellow Cover)


Cart 500 ▼

Mangler du en enkelt løsning til løft af eksempelvis Euro paller eller tunge kasser skal du se på vores CART 500

Cart'en er udført i et robust materiale der kan holde til et industrielt miljø. Trods en bæreevne på op til 500 kg er den stadig letløbende på støjsvage hjul med kuglelejer.

Carten har et integreret koblingssystem til CesTek vognkobling DOX250 samt CesTek's L-shape der monteres under vognen for optimeret nøjagtighed, dette kræver CAPS license

Option

  • Mulighed for ESD hjul til antistatiske miljøer
  • CART'en er modul opbygget, så toppladen kan tilpasses applikationen

Varenummer: 20106000


DOX 250 ▼

CesTeks vognkobling:

  • Er udført i solide materialer der kan holde til et industrielt miljø
  • Sikrer en nem og pålidelig sammenkobling af mobil robot og vogn.
  • Kan med din mobilrobot let docke ind og ud af en vogn, tage den med og aflevere den et ønsket sted
  • Mål H 82 mm x L 945 mm (uden sidelaser boom og E-stop knap) x B 690 mm (uden sidelaser bar)

Vi leverer både enheden til robotten og det antal top enheder til vogne I skal bruge.

Vognkoblingen leveres inkl. styreboks og tegninger af interface.

Varenummer: Robot coupler 20110000 / Cart coupler 20110002


CesTek Spacer LD-250 ▼

CesTeks LD-250 spacer er designet til at passe Omrons LD-250 100 %

  • Standard højde 420 mm
  • Variabel højde, 150 mm - 800 mm
  • monteringplader til sidelasere
  • Pulverlakeret aluminium RAL 7040
  • 24 V IO controller

Option

  • Ekstra nødstop
  • PLC til avanceret styring og Databehandling
  • Side Laser Kit

Varenummer: 423022-0003


CesTek MOMA ▼

CesTek Mobil Manipulator, ekskl. griber

Kittet består af:

  • 1x LD-250

  • 1x Batteri LD-250

  • 1 x CesTek Spacer til LD-250

  • 1 x TM-12

Option

  • Sidelasere

Varenummer: 423022-0004



cnv62f ▼

CesTek dobbelt gulv Conveyor

Mekanik

  • Stålstel
  • Stålruller
  • Standard rullebredde 420 mm pr. bane

Elektrisk

  • 24V DC hastighedsregulerende tromlemotor

eller

  • 230 V banestyring med frekvensomformer

Option

  • Valgfri bredde
  • PUR-belagte ruller
  • Banestyring til efterfølgende baner

Varenummer: 423023-0001


startkit- Omron- LD250-ladestation-batteri-joystick.png

Start kit Omron LD 250 ▼

LD 250 er designet til dynamisk flytning i udfordrende miljøer.

  • Payload-Kapacity 250 kg
  • Speed 1.2 m/s

Kittet består af:

  • Omron LD-250
  • Ladestation
  • Batteri
  • Joystick

Varenummer: 37222-10004


Omron- HD1500.png

Add-on kit OMron Hd-1500▼

  • Payload-kapacitet 1500 Kg
  • Hastighed 1800 mm/s

Kittet består af:

  • Robot
  • batteri

Varenummer: HD-1500 37480-00000 / Batteri 68330-000



Ladestation kit omron HD-1500 ▼

Kittet består af:

  • Ladestation
  • Battery power cable (0.45 m)

Varenummer: 68910-010



Cobot HMI 7'' interface / Omron HMI 7''▼

HMI panelet indeholder en grundprogrammering med skærmbilleder og forberedt interface til Omron PLC.

  • 230 VAC forsyning
  • Programmeret til LD control og PLC interface
  • Monteret i en lille boks forberedt til montage på Conveyor

Varenummer: 423020-0000


REX 250 C ▼

Lift til LD-250

  • Payload op til 200 kg
  • Løfte højde 440 mm
  • Mål H 170 mm x L 943 mm x B 690 mm
  • Transport af kasser, bakker, sække og halve paller

REX 250 C kan sættes sammen med vores specialfremstillede topconveyor CNV61R

Varenummer: 20220000


HDX 35 C▼

Lav lift til eksempelvis Omrons HD-1500.

  • Payload op til 1200 Kg
  • Løfte højde 150 mm
  • Mål H 90 mm x L 1324 mm x W 884 mm
  • Transport af bokse, sække og bakker og paller

Option

  • Sideguides
  • Top Conveyor CNV61R250

Varenummer: 20072000


Pallet Stand til HD-1500 ▼

Generisk pallet stand.

Kan bruges med HD-1500 eller MD-650 - udstyret med HDX 40E palleløfter. CesTek pallet stand kan også betjenes med en truck eller en elektrisk palleløfter.

Pallet stand går både med EUR og US paller.

  • Mål pr ben, L 1280 mm x B 320 mm x H 400 mm (palleplatform H 340 mm)

Varenummer: ST 20201000 eller WD 20201500


Sidelaser boom ▼

BOOM'en Kan monteres på DOX 250 og bruges med Cart 500 eller andre vogne. Sidelaser Boom er et robust beslag til montering af sidelaser på en vognkobling. Beslaget giver sidelaserne mulighed for at scanne for forhindringer i højden og på siden af vognen.

Option

  • Sidelaser og HMI kan tilkøbes
  • Passer på DOX 250 men kan udføres i forskellig bredde tilpasset applikationen
  • Mål H 55 mm x B 1030 mm x L 250 mm

Varenummer: 20110003


cnv61r60 ▼

  • CesTek Spacer
  • Conveyor med aluminium Chassis
  • Stålruller

Option

  • PUR-belagte ruller

Video

Varenummer: 423022-0000

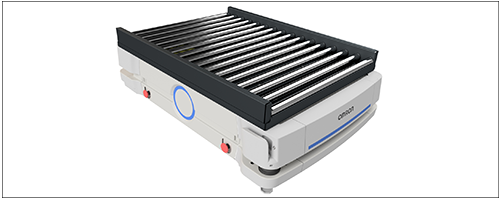

CNV61R1500▼

CesTek single Conveyor til HD-1500, tromlemotor, spacer og elektrisk udstyr. Max payload 1.250 kg

Transport af EUR, US og halve paller

  • Højde 190 mm
  • Længde 1324 mm
  • Bredde 884 mm
  • Vægt 150 kg

Option

  • PUR-belagte ruller
  • Omron LD sidelaser Kit
  • Pallet stand
  • Vægt unit

Varenummer: 423022-0006



Start kit Omron LD - 60/90 ▼

LD-60/90 er designet til dynamisk flytning i udfordrende miljøer.

  • Payload-kapacitet 60 kg - 90 Kg
  • Hastighed 1.8m/s - 1.35m/s

Kittet består af:

  • Omron LD-60 eller LD-90
  • Ladestation
  • Batteri
  • Joystick

Varenummer: LD-60 37032-10004 / LD-90 37042-10004


Omron- LD250.png

Add-on kit Omron ld-250 ▼

  • Payload-kapacitet 250 Kg
  • Hastighed 1.2m/s

Kittet består af:

  • Omron LD-250
  • Batteri

Varenummer: 37222-00002


Omron-ladestation- LD60-LD90.png

Ladestation kit omron LD-60 / 90▼

Kittet består af:

  • Ladestation
  • batteristrømkabel (0.45 m)

Varenummer: 12477000.1



Omron LD SIDELASER KIT ▼

Sidelaseren monteres på LD robotterne som en ekstra sikkerhedsforanstaltning. Laseren bruges til at opdage de forhindringer der er i de højder som frontlaseren fra den mobile robot ikke kan registrere.

Kittet består af:

  • 2 x Laser
  • 1 x Kabler
  • 2 x Monteringssæt
  • 2 x Metal cover

Mekanik

  • 2 x CesTek Mekanisk beslag

Varenummer:13456100.1


Cestek L-shape ▼

CesTek L-Shape monteres under conveyoren CNV61F, CNV62F eller Cart 500 for optimeret nøjagtighed af Omron mobil robot

  • Kræver CAPS licens
  • Sandblæst aluminium

Varenummer: 423021-0000


REX 250 M ▼

Lift til LD-250 med ekstra løftehøjde

  • Payload op til 100 kg.
  • Mål H 180 mm x L 943 mm x B 690 mm
  • Løfte højde 1060 mm
  • Transport af kasser, bakker, sække m.m.

REX 250 M kan sættes sammen med vores specialfremstillede topconveyor CNV61R

Varenummer: 20085000


HDX 30-2▼

Palleløfter til Omrons MD-650 og HD-1500.

Pallerne løftes fra CesTek pallet stand og køres til den ønskede destination hvor pallen afleveres til en anden CesTek pallet stand.

  • Payload op til 1250 kg
  • Løftet højde 150 mm
  • Mål H 90 mm x L 1200 mm x W 161 mm (hvert ben)
  • Transport af paller

*Varenummer: 20050005 *


HDX 40E ▼

Palleløfter til Omrons MD-650 og HD-1500.

Pallerne løftes fra CesTek pallet stand og køres til den ønskede destination hvor pallen afleveres til en anden CesTek pallet stand.

  • Payload op til 1500 kg
  • Løftet højde 150 mm
  • Mål H 90 mm x L 1250 mm x W 190 mm (hvert ben)
  • Transport af paller

Varenummer: 20070000


ELV 1000 Hæve/Sænke Station ▼

Lift stationen er designet til at udveksle paller med mobilrobot MD-650 udstyret med HDX 30-2 pallelift. Robotten docker i lift stationen, som kan hæve/sænke pallen fra/til gulvet.

Varenummer: 20150000


Automatisk Palle Station▼

Den automatiske palle station er kompatibel med:

  • HD-1500 - mobil robot

  • HDX 35 C - lift

  • HDX 40 E - lift

  • REX 1250 LL - lift

  • Mir600 - mobil robot

  • MIR1350 EU/US custom pallet lift

  • Payload 1250 kg

  • Mål L 1400 mm x W 1300 mm x H 450 mm

  • Vægt 300 kg


Cestek Spacer LD-60/90 ▼

  • Pulverlakeret aluminium RAL 7040
  • 24 V IO controller
  • Variabel højde, dog minimum 150mm

Option

  • Ekstra nødstop
  • PLC til avanceret styring og Databehandling
  • Side Laser Kit

Varenummer: 423022-0002


cnv62r60 ▼

  • CesTek Spacer kan bygges i højden 100-800 mm
  • Conveyor med aluminium Chassis L 1080 mm x B 785 mm
  • Stålruller

Option

  • PUR-belagte ruller
  • Sidelasere

Video

Varenummer: 423022-0001


CNV61R250▼

CesTek single Conveyor til LD-250, tromlemotor, spacer og elektrisk udstyr.

  • Højde 150-800 mm
  • Længde 1050 mm
  • Bredde 720 mm, rullebredde er 620 mm med pitch på 90 mm.

Option

  • PUR- belagte ruller
  • Omron LD sidelaser Kit

Varenummer: 423022- 0005



cnv61f ▼

CesTek single gulv Conveyor

Mekanik

  • Stålstel
  • Stålruller
  • Standard rullebredde 420 mm

Elektrisk

  • 24V DC hastighedsregulerende tromlemotor

eller

  • 230 V banestyring med frekvensomformer

Option

  • Valgfri bredde
  • PUR-belagte ruller
  • Banestyring til efterfølgende baner

Video

Varenummer: 423023-0000


Omron- LD60-LD90.png

Add-on Omron kit ld-60/ld-90 ▼

  • Payload-kapacitet 60 kg - 90 Kg
  • Hastighed 1.8m/s - 1.35m/s

Kittet består af:

  • Omron LD-60 eller LD-90
  • Batteri

Varenummer: LD-60 37032-10002 / LD-90 37042-10002


startkit- Omron- HD1500-ladestation-batteri-joystick.png

start kit Omron hd-1500 ▼

HD-1500 gør det muligt at automatisere større opgaver, der traditionelt vil blive flyttet med gaffeltruck.

  • Payload-kapacitet 1500kg
  • Hastighed 1800 mm/s

Kittet består af:

  • Omron HD-1500
  • Ladestation
  • Joystick
  • Installeret top plade
  • Batteri

*Varenummer: HD-1500 37480-10004 / Batteri 68330-000 *


Omron- Ladestation_LD250.png

Ladestation Kit Omron LD-250 ▼

Kittet består af:

  • Ladestation
  • Battery power cable (0.45 m)

Varenummer: LD-60 / LD-90 12477000.1
